제어장치
Controller Systems
고성능 정밀제어 안전성을 보장하는 차세대 신형 컨트롤러로 정밀사출 가능
특징
- ·터치스크린 컨트롤러
- ·12.1" TFT True Color LCD
- ·사용자 인터페이스 강화(터치와 키보드 동시 가능)
- ·USB 메모리-성형메모리, 화면 캡쳐, 프로그램 다운로드 가능
- ·암호에 의한 사용자 레벨
- ·사출 속도 그래프 및 생산 데이터 비교 그래프 표시
- ·금형 데이터 내부 저장 200개
- ·금형 데이터 외부 저장 500개(옵션)
- ·사출 통합관리를 위한 강력한 통신 프로토콜 제공
동작모니터Operation Monitor
- 동작 진행 표시 온도, 압력 표시 동작
- 온도 상태 표시 기계 동작 화면 표시
- 각종 위치 상태 표시
- 사출 5단, 보압 3단
- 어큐뮬레이터를 사용한 고속 사출 기능
- 사출을 거리 /시간/시간+거리 중선택하여 제어 쿠션 경보 기능
사출Injection
- 동작 진행 표시 온도, 압력 표시 동작
- 온도 상태 표시 기계 동작 화면 표시
- 각종 위치 상태 표시
- 사출 5단, 보압 3단
- 어큐뮬레이터를 사용한 고속 사출 기능
- 사출을 거리 /시간/시간+거리 중선택하여 제어 쿠션 경보 기능
계량Metering
- 계량 5단 제어 및 배압 제어
- 홀림 방지 계량 전/계량 후 선택 가능 자동 퍼지 가능
- 수동 배압 기능
온도 PID 자동 제어Auto PID Temperature Control
조정된 히팅 온도 구형Target Temperature Realization
온도Temperature
- 동작 진행 표시 온도, 압력 표시 동작
- 온도 상태 표시 기계 동작 화면 표시
- 각종 위치 상태 표시
- 사출 5단, 보압 3단
- 사출을 거리/시간/시간 + 거리중선택하여 제어 쿠션 경보 기능
- 어큐뮬레이터를 사용한 고속 사출 가능
에젝터Ejector
- 에젝터 전진 / 후진 2단 제어
- 에젝터 동작 기본 / 연속 / 대기 선택 제어
- 에어 블로우 기능
경보Alarm
- 경보 히스토리 저장 기능
- 경보 발생 시간과 해제 시간 저장 기능
- 경보 내역 최근 200개까지 저장
SPC
- 한 공정 완료 시마다 품질에 관계된 사출 데이터 저장
- SPC데이터 최근 200개까지 저장
- SPC데이터 최근 200개 USB메모리로 저장 기능
◆ 특징

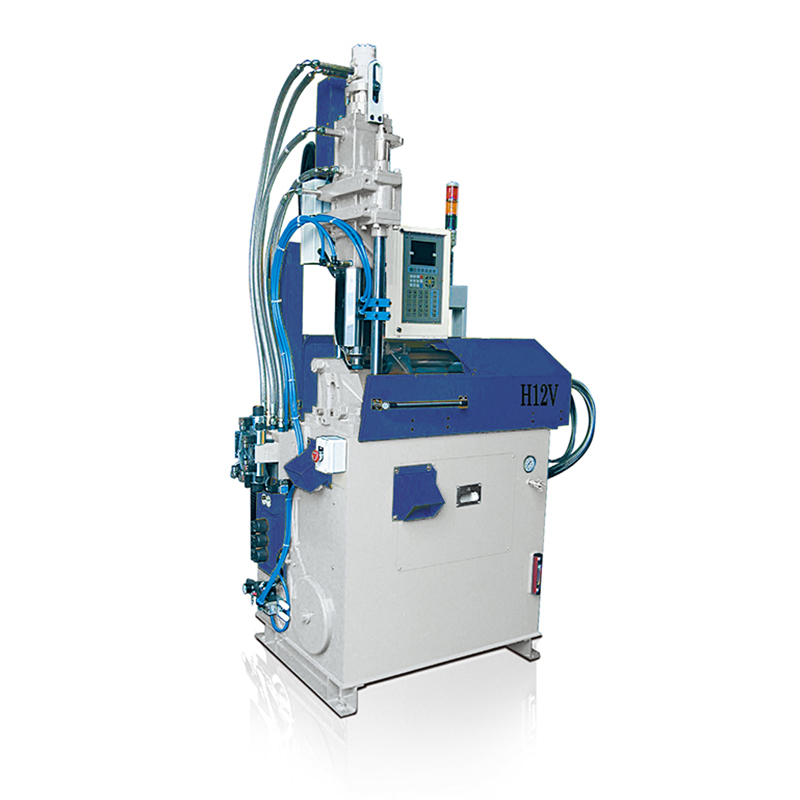

- · 수평 형체 수직 사출 방식

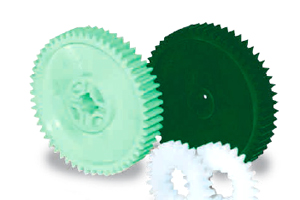

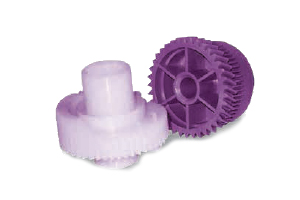

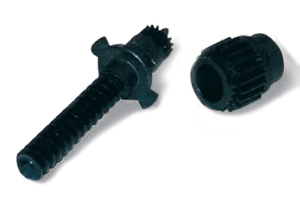

- · 소형 정밀 부품 사출에 최적
- · 정확한 재현성 보장
- · 저소음 기계 구조
- · 무인 합리화에 최적
- · 에너지 절감형 AC Servo Pump 부착
| H12V | |
|---|---|
| A | 1340 |
| B | 900 |
| C | 760 |
| D | 1125 |
| E | 2330 |
◆ 금형 취부도
| 항목 | 스크류 타입 | 스크류 지름 | 사출 압력 | 이론 사출용량 | 사출 스트로크 | 스크류 회전수 |
|---|---|---|---|---|---|---|
| 단위 | mm | kg/㎠ | ㎠ | m | r.p.m | |
| H12V | A | 16 | 2570 | 8 | 50 | 0-300 |
| B | 18 | 2036 | 10 |
| 항목 | 형체력 | 형체 스트로크 | 최소 금형 두께 | 최대 형개 거리 | 에젝터 압력 | 에젝터 거리 |
|---|---|---|---|---|---|---|
| 단위 | ton | mm | mm | mm | ton | mm |
| H12V | 12 | 150 | 90 | 240 | 0.67 | 40 |
| 항목 | 총전기 용량 | 전동기 용량 | 히터 용량 | 노즐 히터 | 금형 히터 | 호퍼 드라이어 | 히터 온도표시 | 기계 크기 | 오일 탱크 용량 | 기계 중량 |
|---|---|---|---|---|---|---|---|---|---|---|
| 단위 | kw | kw | W | W | W | W | ea | m | ℓ | ton |
| H12V | 6.5 | 6.7 | 800x2EA | 350 | 400 | 400 | 3 | 1.4x0.8x2.4 | 60 | 1.0 |
