제어장치
Controller Systems
고성능 정밀제어 안전성을 보장하는 차세대 신형 컨트롤러로 정밀사출 가능
특징
- ·터치스크린 컨트롤러
- ·12.1" TFT True Color LCD
- ·사용자 인터페이스 강화(터치와 키보드 동시 가능)
- ·USB 메모리-성형메모리, 화면 캡쳐, 프로그램 다운로드 가능
- ·암호에 의한 사용자 레벨
- ·사출 속도 그래프 및 생산 데이터 비교 그래프 표시
- ·금형 데이터 내부 저장 200개
- ·금형 데이터 외부 저장 500개(옵션)
- ·사출 통합관리를 위한 강력한 통신 프로토콜 제공
동작모니터Operation Monitor
- 동작 진행 표시 온도, 압력 표시 동작
- 온도 상태 표시 기계 동작 화면 표시
- 각종 위치 상태 표시
- 사출 5단, 보압 3단
- 어큐뮬레이터를 사용한 고속 사출 기능
- 사출을 거리 /시간/시간+거리 중선택하여 제어 쿠션 경보 기능
사출Injection
- 동작 진행 표시 온도, 압력 표시 동작
- 온도 상태 표시 기계 동작 화면 표시
- 각종 위치 상태 표시
- 사출 5단, 보압 3단
- 어큐뮬레이터를 사용한 고속 사출 기능
- 사출을 거리 /시간/시간+거리 중선택하여 제어 쿠션 경보 기능
계량Metering
- 계량 5단 제어 및 배압 제어
- 홀림 방지 계량 전/계량 후 선택 가능 자동 퍼지 가능
- 수동 배압 기능
온도 PID 자동 제어Auto PID Temperature Control
조정된 히팅 온도 구형Target Temperature Realization
온도Temperature
- 동작 진행 표시 온도, 압력 표시 동작
- 온도 상태 표시 기계 동작 화면 표시
- 각종 위치 상태 표시
- 사출 5단, 보압 3단
- 사출을 거리/시간/시간 + 거리중선택하여 제어 쿠션 경보 기능
- 어큐뮬레이터를 사용한 고속 사출 가능
에젝터Ejector
- 에젝터 전진 / 후진 2단 제어
- 에젝터 동작 기본 / 연속 / 대기 선택 제어
- 에어 블로우 기능
경보Alarm
- 경보 히스토리 저장 기능
- 경보 발생 시간과 해제 시간 저장 기능
- 경보 내역 최근 200개까지 저장
SPC
- 한 공정 완료 시마다 품질에 관계된 사출 데이터 저장
- SPC데이터 최근 200개까지 저장
- SPC데이터 최근 200개 USB메모리로 저장 기능

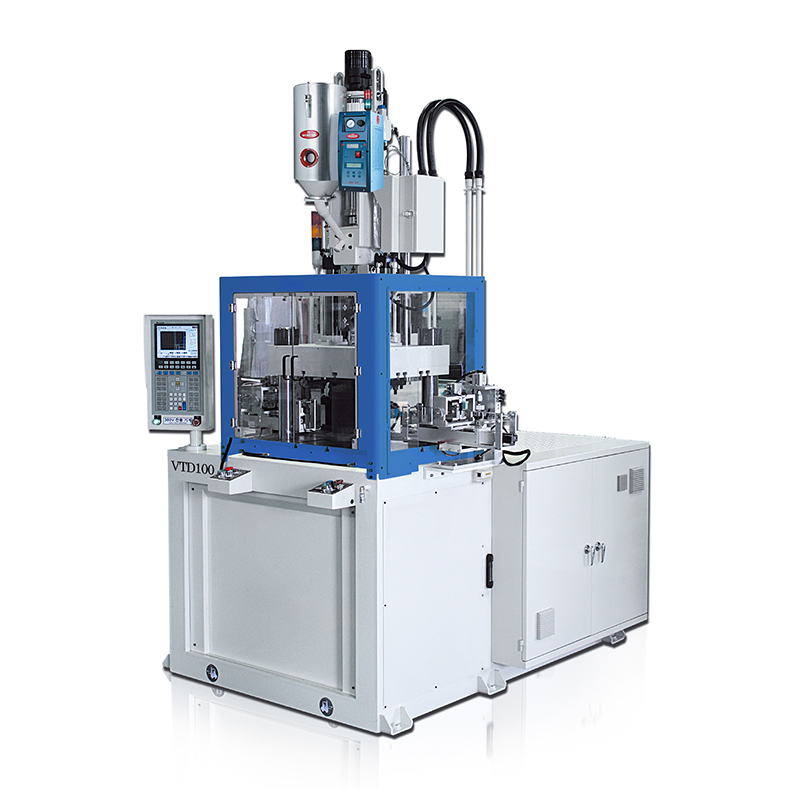

◆ 특징
- · 수직 형체 수직 사출방식
- · 고감도 금형 보호와 형체 승압 시간 단축
- · 에젝터 단독 회로 구성으로 사이클 시간 단축

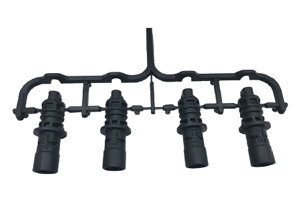

- · 복잡한 인서트물 사출에 적합
- · 인서트물 이송 자동화와 결합 자동 성형 가능 기종
- · 10.4″Color TFT LCD 채택
- · 전진 슬라이드식, 좌우 슬라이드식
| VTD-35C | VTD-55C | VTD-100C | VTD-150C | VTD-220C | VTD-300C | |
|---|---|---|---|---|---|---|
| A | 520 | 580 | 670 | 950 | 1050 | 1180 |
| B | 430 | 470 | 545 | 770 | 900 | 980 |
| C | 350 | 400 | 460 | 630 | 700 | 840 |
| D | 250 | 290 | 335 | 450 | 550 | 630 |
| 항목 | 스크류 기호 | 스크류 지름 | 사출 압력 | 이론 사출용량 | 사출중량 | 사출률 | 사출 스트로크 | 스크류 회전수 |
|---|---|---|---|---|---|---|---|---|
| 단위 | mm | kg/㎠ | ㎠ | g | ㎤/s | m | r.p.m | |
| VTD-35C | S | 18 | 3500 | 27 | 23 | 34 | 110 | 0-300 |
| A | 22 | 2750 | 41 | 36 | 52 | |||
| B | 25 | 2150 | 53 | 46 | 68 | |||
| VTD-55C | S | 25 | 3200 | 61 | 53 | 57 | 125 | 0-300 |
| A | 28 | 2500 | 76 | 67 | 72 | |||
| B | 32 | 2000 | 100 | 88 | 94 | |||
| VTD-100C | S | 28 | 2950 | 92 | 86 | 83 | 150 | 0-300 |
| A | 32 | 2250 | 120 | 112 | 108 | |||
| B | 36 | 1780 | 151 | 141 | 136 | |||
| VTD-150C | S | 40 | 2560 | 251 | 221 | 118 | 200 | 0-270 |
| A | 45 | 2000 | 318 | 281 | 149 | |||
| B | 50 | 1630 | 392 | 346 | 185 | |||
| VTD-220C | S | 45 | 2400 | 397 | 350 | 144 | 250 | 0-250 |
| A | 50 | 1950 | 490 | 433 | 177 | |||
| B | 55 | 1600 | 593 | 524 | 215 | |||
| VTD-300C | S | 50 | 2300 | 539 | 476 | 181 | 275 | 0-200 |
| A | 55 | 1900 | 653 | 577 | 219 | |||
| B | 60 | 1570 | 777 | 686 | 260 |
| 항목 | 형체력 | 형체 스트로크 | 최소 금형 두께 | 최대 형개 거리 | 타이바 간격 | 에젝터 압력 | 에젝터 스트로크 |
|---|---|---|---|---|---|---|---|
| 단위 | ton | mm | mm | mm | mm | ton | mm |
| VTD-35C | 35 | 200 | 170 | 370 | 350x250 | 1.5 | 50 |
| VTD-55C | 55 | 230 | 200 | 430 | 400x290 | 2.7 | 75 |
| VTD-100C (85c) | 100(85) | 300 | 200 | 500 | 460x335 | 2.7 | 75 |
| VTD-150C | 150 | 350 | 250 | 600 | 630x450 | 4.3 | 100 |
| VTD-220C | 220 | 350 | 250 | 600 | 700x550 | 4.3 | 100 |
| VTD-300C | 300 | 350 | 250 | 600 | 840x630 | 4.3 | 100 |
| 항목 | 총전기 용량 | 전동기 용량 | 히터 용량 | 기계 크기 | 오일 탱크 용량 | 기계 중량 |
|---|---|---|---|---|---|---|
| 단위 | kw | kw | kw | m | ℓ | ton |
| VTD-35C | 16 | 1 | 5 | 2.1x1.4x3.3 | 150 | 3 |
| VTD-55C | 21 | 15 | 6 | 2.2x1.7x3.4 | 250 | 4 |
| VTD-100C (85c) | 25 | 18 | 7 | 2.4x1.9x3.7 | 300 | 5.2 |
| VTD-150C | 32 | 23 | 9 | 2.7x2.1x4.1 | 400 | 7.5 |
| VTD-220C | 39 | 28 | 11 | 3.1x2.3x4.5 | 500 | 13 |
| VTD-300C | 42 | 28 | 14 | 3.5x2.5x4.5 | 700 | 18 |
