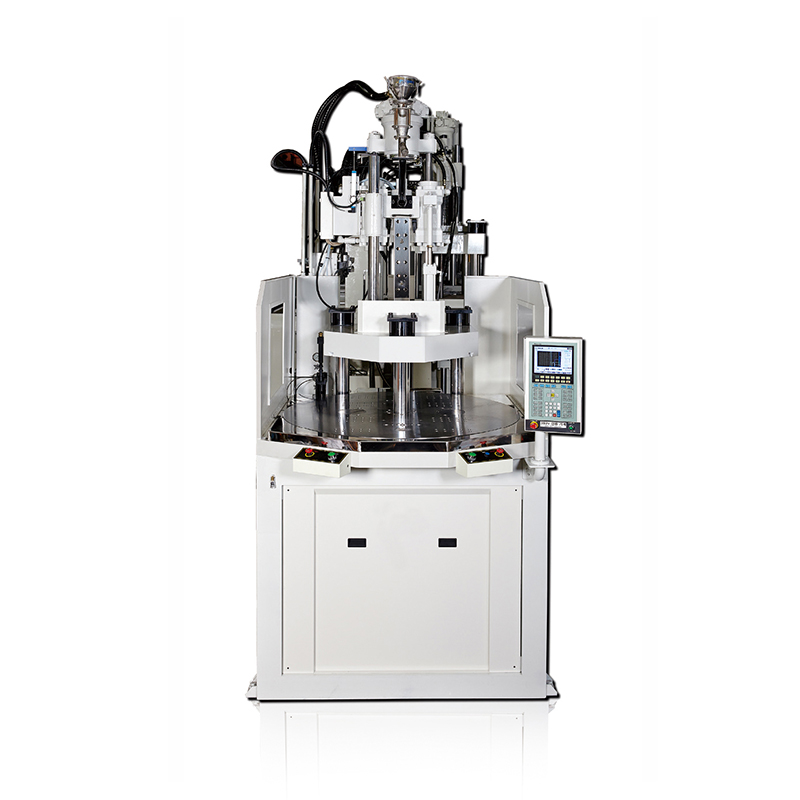

VTR-3C

EDIS-TG Series

Toggle 형체방식
70 ~ 650w

EDIS-DL Series

DIRECT - LOCKING 형체방식
900 DL ~ 3000 DL

수직사출기

테이블 회전식 수직 사출기
일반 수직 사출기

수직/수평 사출기

테이블 회전식 수직/수평 사출기
일반 수직/수평 사출기

이중사출기

수직 이중사출기
TWO Color 사출기
특수 사출기
테이블 회전식 수직/수평 사출기
수직 이중사출기

제어장치

Controller Systems

손쉬운 조작과 정밀한 제어가 가능한
차세대 컨트롤러 iMPACT 7200T

고성능 정밀제어 안전성을 보장하는 차세대 신형 컨트롤러로 정밀사출 가능

특징

  • ·터치스크린 컨트롤러
  • ·12.1" TFT True Color LCD
  • ·사용자 인터페이스 강화(터치와 키보드 동시 가능)
  • ·USB 메모리-성형메모리, 화면 캡쳐, 프로그램 다운로드 가능
  • ·암호에 의한 사용자 레벨
  • ·사출 속도 그래프 및 생산 데이터 비교 그래프 표시
  • ·금형 데이터 내부 저장 200개
  • ·금형 데이터 외부 저장 500개(옵션)
  • ·사출 통합관리를 위한 강력한 통신 프로토콜 제공

동작모니터Operation Monitor

  • 동작 진행 표시 온도, 압력 표시 동작
  • 온도 상태 표시 기계 동작 화면 표시
  • 각종 위치 상태 표시
  • 사출 5단, 보압 3단
  • 어큐뮬레이터를 사용한 고속 사출 기능
  • 사출을 거리 /시간/시간+거리 중
    선택하여 제어 쿠션 경보 기능

사출Injection

  • 동작 진행 표시 온도, 압력 표시 동작
  • 온도 상태 표시 기계 동작 화면 표시
  • 각종 위치 상태 표시
  • 사출 5단, 보압 3단
  • 어큐뮬레이터를 사용한 고속 사출 기능
  • 사출을 거리 /시간/시간+거리 중
    선택하여 제어 쿠션 경보 기능

계량Metering

  • 계량 5단 제어 및 배압 제어
  • 홀림 방지 계량 전/계량 후 선택 가능 자동 퍼지 가능
  • 수동 배압 기능

온도 PID 자동 제어Auto PID Temperature Control

조정된 히팅 온도 구형Target Temperature Realization

온도Temperature

  • 동작 진행 표시 온도, 압력 표시 동작
  • 온도 상태 표시 기계 동작 화면 표시
  • 각종 위치 상태 표시
  • 사출 5단, 보압 3단
  • 사출을 거리/시간/시간 + 거리중
    선택하여 제어 쿠션 경보 기능
  • 어큐뮬레이터를 사용한 고속 사출 가능

에젝터Ejector

  • 에젝터 전진 / 후진 2단 제어
  • 에젝터 동작 기본 / 연속 / 대기 선택 제어
  • 에어 블로우 기능

경보Alarm

  • 경보 히스토리 저장 기능
  • 경보 발생 시간과 해제 시간 저장 기능
  • 경보 내역 최근 200개까지 저장

SPC

  • 한 공정 완료 시마다 품질에 관계된 사출 데이터 저장
  • SPC데이터 최근 200개까지 저장
  • SPC데이터 최근 200개 USB메모리로 저장 기능

series

◆ 특징

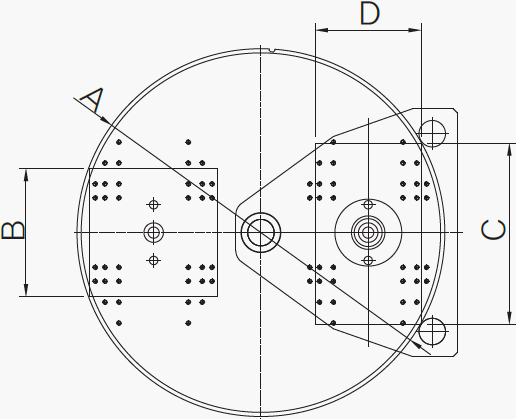

◆ 회전판 규격

VTR100-3C VTR120-3C VTR150-3C VTR200-3C VTR250-3C VTR300-3C
A Ø1200 Ø1320 Ø1600 Ø1700 Ø1830 Ø1950
B □410 □460 □680 □720 □770 □830
C 580 650 820 870 940 1000
D 340 380 580 620 660 710
슬라이드를 이용해 표를 확인해주세요.
◆ [표준사양] 사출 장치
항목 스크류 기호 스크류 지름 사출 압력 이론 사출용량 사출중량 사출률 사출 스트로크 스크류 회전수
단위 mm kg/㎠ ㎠ g ㎤/s m r.p.m
VTR100-3C(85C) S 28 2950 92 81 72 150 0-300
A 32 2600 120 106 95
B 36 2250 152 134 120
VTR120-3C S 32 2630 120 106 94 150 0-300
A 36 2400 152 134 118
B 40 2100 188 166 146
VTR150C-3C S 36 2550 152 134 123 150 0-300
A 40 2200 188 166 152
B 45 1850 238 210 192
VTR200-3C S 40 2400 188 166 136 150 0-270
A 45 2070 238 210 173
B 50 1700 294 259 213
VTR250-3C S 45 2300 318 281 143 200 0-270
A 50 2000 392 346 177
B 55 1650 475 419 214
VTR300-3C S 50 2250 392 346 158 200 0-250
A 55 1850 475 419 176
B 60 1550 565 499 189
슬라이드를 이용해 표를 확인해주세요.
◆ [표준사양] 형체 장치
항목 형체력 형체 스트로크 최소 금형 두께 최대 형개 거리 회전판 치수 에젝터 압력 에젝터 스트로크
단위 ton mm mm mm Ø(mm) ton mm
VTR100-3C(85C) 100(85) 300 250 550 Ø1200 2.7 125
VTR120-3C 120 300 250 550 Ø1320 2.7 150
VTR150-3C 150 400 300 700 Ø1600 4.3 150
VTR200-3C 200 450 300 750 Ø1700 4.3 150
VTR250-3C 250 550 350 900 Ø1830 4.3 150
VTR300-3C 300 550 350 900 Ø1950 7 150
슬라이드를 이용해 표를 확인해주세요.
◆ [표준사양] 공통
항목 총전기 용량 전동기 용량 서버 모터 로타리 용량 히터 용량 기계 크기 오일 탱크 용량 기계 중량
단위 kw kw kw kw m ℓ ton
VTR100-3C(85C) 26 15 3.5 7.5 2.4x1.7x3.5 300 6
VTR120-3C 29 18 3.5 7.5 2.9x1.9x3.7 300 8
VTR150-3C 36 23 3.5 9.5 3.5x2.1x4.2 400 11
VTR200-3C 42.5 28 5 9.5 3.8x2.4x4.5 600 14
VTR250-3C 48 28 7.5 12.5 4.2x2.6x4.7 600 17
VTR300-3C 57 37 7.5 12.5 4.5x2.8x5.0 800 20
슬라이드를 이용해 표를 확인해주세요.
