제어장치
Controller Systems
고성능 정밀제어 안전성을 보장하는 차세대 신형 컨트롤러로 정밀사출 가능
특징
- ·터치스크린 컨트롤러
- ·12.1" TFT True Color LCD
- ·사용자 인터페이스 강화(터치와 키보드 동시 가능)
- ·USB 메모리-성형메모리, 화면 캡쳐, 프로그램 다운로드 가능
- ·암호에 의한 사용자 레벨
- ·사출 속도 그래프 및 생산 데이터 비교 그래프 표시
- ·금형 데이터 내부 저장 200개
- ·금형 데이터 외부 저장 500개(옵션)
- ·사출 통합관리를 위한 강력한 통신 프로토콜 제공
동작모니터Operation Monitor
- 동작 진행 표시 온도, 압력 표시 동작
- 온도 상태 표시 기계 동작 화면 표시
- 각종 위치 상태 표시
- 사출 5단, 보압 3단
- 어큐뮬레이터를 사용한 고속 사출 기능
- 사출을 거리 /시간/시간+거리 중선택하여 제어 쿠션 경보 기능
사출Injection
- 동작 진행 표시 온도, 압력 표시 동작
- 온도 상태 표시 기계 동작 화면 표시
- 각종 위치 상태 표시
- 사출 5단, 보압 3단
- 어큐뮬레이터를 사용한 고속 사출 기능
- 사출을 거리 /시간/시간+거리 중선택하여 제어 쿠션 경보 기능
계량Metering
- 계량 5단 제어 및 배압 제어
- 홀림 방지 계량 전/계량 후 선택 가능 자동 퍼지 가능
- 수동 배압 기능
온도 PID 자동 제어Auto PID Temperature Control
조정된 히팅 온도 구형Target Temperature Realization
온도Temperature
- 동작 진행 표시 온도, 압력 표시 동작
- 온도 상태 표시 기계 동작 화면 표시
- 각종 위치 상태 표시
- 사출 5단, 보압 3단
- 사출을 거리/시간/시간 + 거리중선택하여 제어 쿠션 경보 기능
- 어큐뮬레이터를 사용한 고속 사출 가능
에젝터Ejector
- 에젝터 전진 / 후진 2단 제어
- 에젝터 동작 기본 / 연속 / 대기 선택 제어
- 에어 블로우 기능
경보Alarm
- 경보 히스토리 저장 기능
- 경보 발생 시간과 해제 시간 저장 기능
- 경보 내역 최근 200개까지 저장
SPC
- 한 공정 완료 시마다 품질에 관계된 사출 데이터 저장
- SPC데이터 최근 200개까지 저장
- SPC데이터 최근 200개 USB메모리로 저장 기능

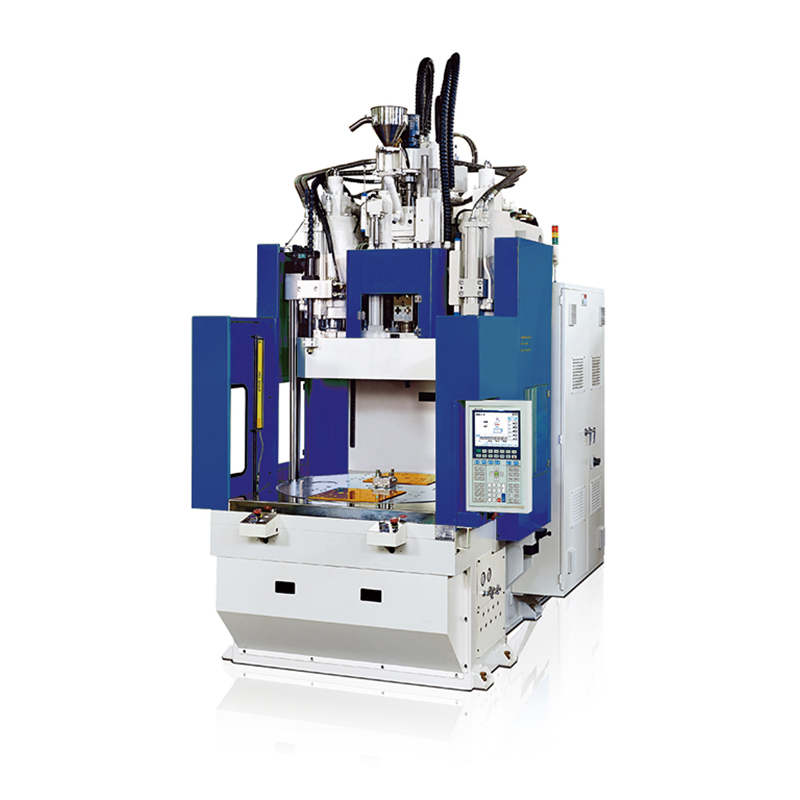

◆ 특징
- · 서보 모터 시스템에 의한 정밀 제어
- · 보다 높은 효율
- · 높은 원재료 비용 절감 효과
- · 재료 흡착판 상의 자동 공기 배출 장치
- · 에너지절감 효과 탁월
- · 전진 슬라이드 Type
- · 소음, 누유 등의 문제 없음
- · 컴팩트한 디자인 - 공간 절약
- · 최고 시인성을 제공하는 조작판넬
- · 사용이 쉽고 편리한 사용자 인터페이스
- · 재료 교체 시기 사전 알림 및 경보 기능
| VCS-100CL | VCS-150CL | VCS-200CL | |
|---|---|---|---|
| A | 780 | 850 | 1050 |
| B | 680 | 760 | 880 |

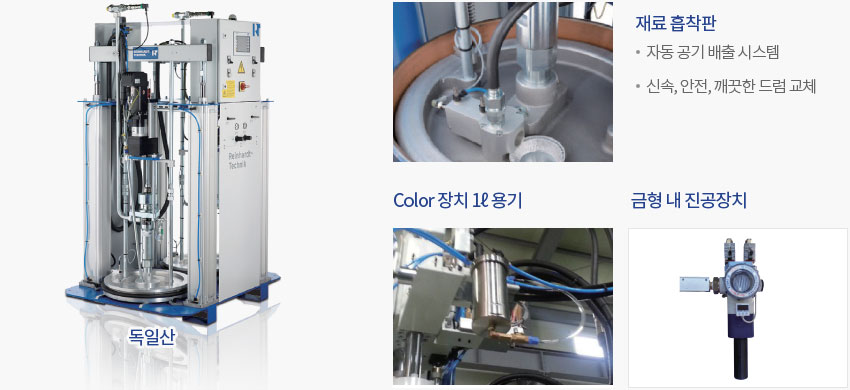

◆ 재료 혼합 공급 유닛

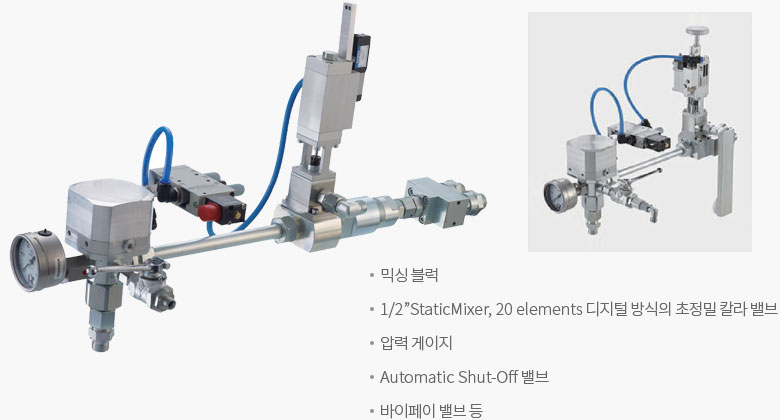

◆ 혼합 공급 장치

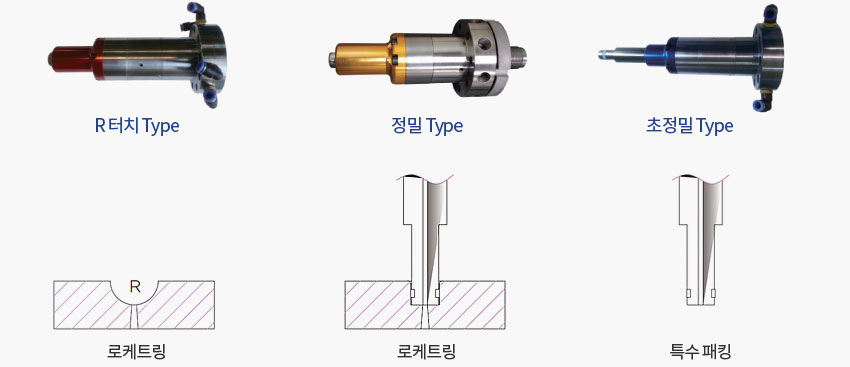

◆ 에어 셧 오프 노즐
| 항목 | 스크류 기호 | 스크류 지름 | 사출 압력 | 이론 사출용량 | 사출중량 | 사출률 | 사출 스트로크 | 스크류 회전수 |
|---|---|---|---|---|---|---|---|---|
| 단위 | mm | kg/㎠ | ㎠ | g | ㎤/s | m | r.p.m | |
| VCS-100CL | S | 25 | 2950 | 66 | 58 | 74 | 135 | 0-300 |
| A | 28 | 2550 | 83 | 73 | 81 | |||
| B | 32 | 2300 | 108 | 96 | 94 | |||
| VCS-150CL | S | 36 | 2550 | 152 | 134 | 123 | 150 | 0-300 |
| A | 40 | 2200 | 188 | 166 | 152 | |||
| B | 45 | 1850 | 238 | 210 | 192 | |||
| VCS-200CL | S | 40 | 2400 | 188 | 166 | 136 | 150 | 0-270 |
| A | 45 | 2070 | 238 | 210 | 173 | |||
| B | 50 | 1700 | 294 | 259 | 213 |
| 항목 | 형체력 | 최소 금형 두께 | 형체 스트로크 | 최대 형개 거리 | 에젝터 압력 | 에젝터 스트로크 |
|---|---|---|---|---|---|---|
| 단위 | ton | mm | mm | mm | ton | mm |
| VCS-100CL | 100 | 250 | 300 | 550 | 2.7 | 100 |
| VCS-150CL | 150 | 350 | 500 | 850 | 2.7 | 150 |
| VCS-200CL | 200 | 350 | 500 | 850 | 4 | 150 |
| 항목 | 총전기 용량 | 서버 모터 용량 | 서버 모터 용량 | 히터 용량 | 기계 크기(가로x세로x높이) | 오일 탱크 용량 | 기계 중량 |
|---|---|---|---|---|---|---|---|
| 단위 | kw | kw | kw | kw | m | ℓ | ton |
| VCS-100CL | 26.2 | 15 | 3.7 | 7.5 | 1.85x2.6x2.7(3.1x2.2x2.7) | 200 | 11 |
| VCS-150CL | 36.2 | 23 | 3.7 | 9.5 | 2.0x2.8x3.4(3.7x2.6x4.2) | 400 | 13.5 |
| VCS-200CL | 42.5 | 28 | 5 | 9.5 | 2.0x2.8x3.4(4.2x3.0x3.4) | 600 | 20 |
| LSR Technical Date | ||
|---|---|---|
| 점도 | mPa s | 600,000~100,000 |
| 공압 | bar | 8 bar |
| 혼합비 | - | 1 : 1 |
| 동력 | ||
| 전기 | - | 1kw 미만(Under 1kw) |
| 동작 | - | AIR |
| 공압 연결 | - | Rc1/4-8 BAR |
| AIR소비량 | ㎥/h | low |
| 저전압 | - | DC24V |
| Dimensions / weight | ||
| 원료통 | L | 20L~200L 겸용 ( 20L to 200L) |
| 사이즈 | 가로×세로×높이 (L×W×H) |
1.2×1.2×2.1 |
| 중량 | Ton | 700㎏ |
