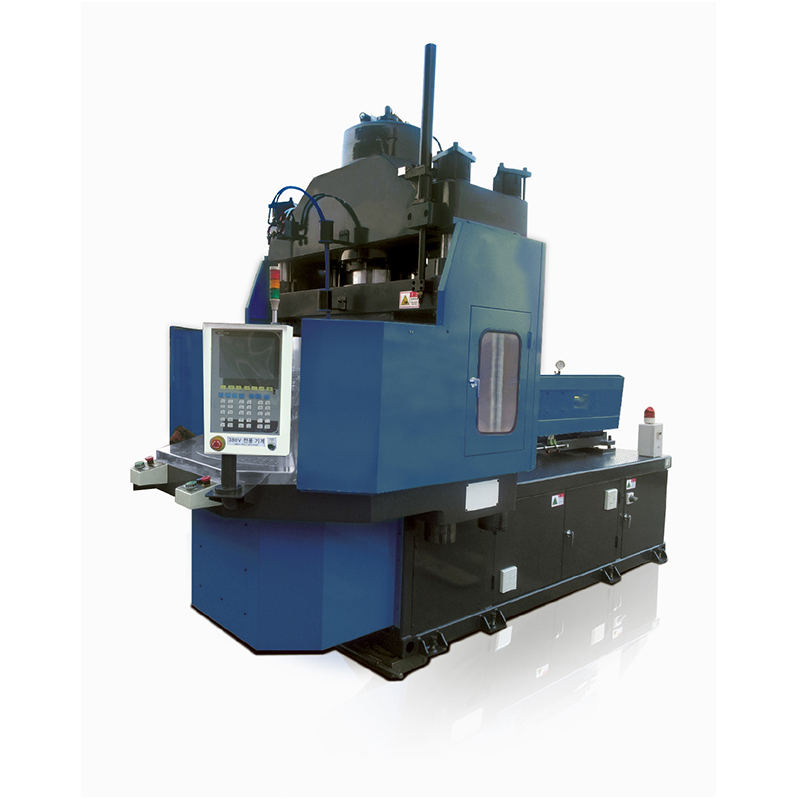

VTR-P

EDIS-TG Series

Toggle 형체방식
70 ~ 650w

EDIS-DL Series

DIRECT - LOCKING 형체방식
900 DL ~ 3000 DL

수직사출기

테이블 회전식 수직 사출기
일반 수직 사출기

수직/수평 사출기

테이블 회전식 수직/수평 사출기
일반 수직/수평 사출기

이중사출기

수직 이중사출기
TWO Color 사출기
특수 사출기
테이블 회전식 수직/수평 사출기
수직 이중사출기

제어장치

Controller Systems

손쉬운 조작과 정밀한 제어가 가능한
차세대 컨트롤러 iMPACT 7200T

고성능 정밀제어 안전성을 보장하는 차세대 신형 컨트롤러로 정밀사출 가능

특징

  • ·터치스크린 컨트롤러
  • ·12.1" TFT True Color LCD
  • ·사용자 인터페이스 강화(터치와 키보드 동시 가능)
  • ·USB 메모리-성형메모리, 화면 캡쳐, 프로그램 다운로드 가능
  • ·암호에 의한 사용자 레벨
  • ·사출 속도 그래프 및 생산 데이터 비교 그래프 표시
  • ·금형 데이터 내부 저장 200개
  • ·금형 데이터 외부 저장 500개(옵션)
  • ·사출 통합관리를 위한 강력한 통신 프로토콜 제공

동작모니터Operation Monitor

  • 동작 진행 표시 온도, 압력 표시 동작
  • 온도 상태 표시 기계 동작 화면 표시
  • 각종 위치 상태 표시
  • 사출 5단, 보압 3단
  • 어큐뮬레이터를 사용한 고속 사출 기능
  • 사출을 거리 /시간/시간+거리 중
    선택하여 제어 쿠션 경보 기능

사출Injection

  • 동작 진행 표시 온도, 압력 표시 동작
  • 온도 상태 표시 기계 동작 화면 표시
  • 각종 위치 상태 표시
  • 사출 5단, 보압 3단
  • 어큐뮬레이터를 사용한 고속 사출 기능
  • 사출을 거리 /시간/시간+거리 중
    선택하여 제어 쿠션 경보 기능

계량Metering

  • 계량 5단 제어 및 배압 제어
  • 홀림 방지 계량 전/계량 후 선택 가능 자동 퍼지 가능
  • 수동 배압 기능

온도 PID 자동 제어Auto PID Temperature Control

조정된 히팅 온도 구형Target Temperature Realization

온도Temperature

  • 동작 진행 표시 온도, 압력 표시 동작
  • 온도 상태 표시 기계 동작 화면 표시
  • 각종 위치 상태 표시
  • 사출 5단, 보압 3단
  • 사출을 거리/시간/시간 + 거리중
    선택하여 제어 쿠션 경보 기능
  • 어큐뮬레이터를 사용한 고속 사출 가능

에젝터Ejector

  • 에젝터 전진 / 후진 2단 제어
  • 에젝터 동작 기본 / 연속 / 대기 선택 제어
  • 에어 블로우 기능

경보Alarm

  • 경보 히스토리 저장 기능
  • 경보 발생 시간과 해제 시간 저장 기능
  • 경보 내역 최근 200개까지 저장

SPC

  • 한 공정 완료 시마다 품질에 관계된 사출 데이터 저장
  • SPC데이터 최근 200개까지 저장
  • SPC데이터 최근 200개 USB메모리로 저장 기능

series

◆ 특징

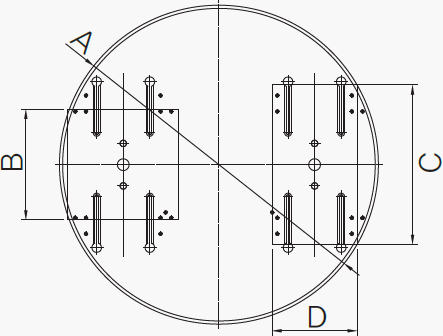

VTR-35P VTR-55P VTR-100P VTR-150P VTR-220P VTR-300P VTR-400P
A Ø650 Ø850 Ø960 Ø1350 Ø1600 Ø1700 Ø1850
B □220 □280 □350 □450 □550 □620 □700
C 305 400 450 680 800 900 980
D 175 230 300 340 450 500 560
슬라이드를 이용해 표를 확인해주세요.
◆ [표준사양] 사출 장치
항목 스크류 기호 스크류 지름 사출 압력 이론 사출용량 사출중량 사출률 사출 스트로크 스크류 회전수
단위 mm kg/㎠ ㎠ g ㎤/s m r.p.m
VTR-35P S 18 3500 27 23 34 110 0-300
A 22 2750 41 36 52
B 25 2150 53 46 68
VTR-55P S 22 3200 51 45 57 135 0-300
A 25 2500 66 58 74
B 28 2000 83 73 93
VTR-100P S 28 2900 92 81 79 150 0-300
A 32 2200 120 106 103
B 36 1750 152 134 130
VTR-150P S 40 2560 251 221 118 200 0-270
A 45 2000 318 281 149
B 50 1630 392 346 185
VTR-220P S 45 2400 397 350 144 250 0-250
A 50 1950 490 433 177
B 55 1600 593 524 215
VTR-300P S 50 2300 539 476 181 275 0-200
A 55 1900 653 577 219
B 60 1570 777 686 260
VTR-400P S 55 1850 653 577 231 275 0-200
A 60 1550 777 686 253
B 65 1300 912 805 285
슬라이드를 이용해 표를 확인해주세요.
◆ [표준사양] 형체 장치
항목 형체력 형체 스트로크 최소 금형 두께 최대 형개 거리 노즐 중심거리 회전판 치수 에젝터 압력 에젝터 스트로크
단위 ton mm mm mm mm Ø(mm) ton mm
VTR-35P 35 200 150 350 130 Ø650 1.5 75
VTR-55P 55 250 200 450 150 Ø850 2.7 100
VTR-100P 100 300 250 550 200 Ø960 2.7 100
VTR-150P 150 400 300 700 200 Ø1350 4.3 150
VTR-220P 220 500 350 850 250 Ø1600 4.3 150
VTR-300P 300 550 400 950 250 Ø1700 4.3 200
VTR-400P 400 600 400 1000 300 Ø1850 7 200
슬라이드를 이용해 표를 확인해주세요.
◆ [표준사양] 공통
항목 총전기 용량 전동기 용량 히터 용량 기계 크기 오일 탱크 용량 기계 중량
단위 kw kw kw m ℓ ton
VTR-35P 27.4 22.4 5 2.9x1.5x2.2 150 4.2
VTR-55P 28.4 22.4 6 3.1x1.6x2.3 250 5.5
VTR-100P 32.4 25.4 7 3.4x1.6x2.7 300 7.7
VTR-150P 40.7 31.7 9 3.8x1.7x2.9 400 11
VTR-220P 49 38 12 3.8x1.7x2.9 500 13
VTR-300P 52 38 15 3.8x1.7x2.9 700 18
VTR-400P 65 47 18 4.1x1.9x3.3 700 21
슬라이드를 이용해 표를 확인해주세요.
