제어장치

Controller Systems

손쉬운 조작과 정밀한 제어가 가능한
차세대 컨트롤러 iMPACT 7200T

고성능 정밀제어 안전성을 보장하는 차세대 신형 컨트롤러로 정밀사출 가능

특징

• ·터치스크린 컨트롤러
• ·12.1" TFT True Color LCD
• ·사용자 인터페이스 강화(터치와 키보드 동시 가능)
• ·USB 메모리-성형메모리, 화면 캡쳐, 프로그램 다운로드 가능
• ·암호에 의한 사용자 레벨

• ·사출 속도 그래프 및 생산 데이터 비교 그래프 표시
• ·금형 데이터 내부 저장 200개
• ·금형 데이터 외부 저장 500개(옵션)
• ·사출 통합관리를 위한 강력한 통신 프로토콜 제공

동작모니터Operation Monitor

• 동작 진행 표시 온도, 압력 표시 동작
• 온도 상태 표시 기계 동작 화면 표시
• 각종 위치 상태 표시

• 사출 5단, 보압 3단
• 어큐뮬레이터를 사용한 고속 사출 기능
• 사출을 거리 /시간/시간+거리 중
  선택하여 제어 쿠션 경보 기능

사출Injection

• 동작 진행 표시 온도, 압력 표시 동작
• 온도 상태 표시 기계 동작 화면 표시
• 각종 위치 상태 표시

• 사출 5단, 보압 3단
• 어큐뮬레이터를 사용한 고속 사출 기능
• 사출을 거리 /시간/시간+거리 중
  선택하여 제어 쿠션 경보 기능

계량Metering

• 계량 5단 제어 및 배압 제어
• 홀림 방지 계량 전/계량 후 선택 가능 자동 퍼지 가능
• 수동 배압 기능

온도 PID 자동 제어Auto PID Temperature Control

조정된 히팅 온도 구형Target Temperature Realization

온도Temperature

• 동작 진행 표시 온도, 압력 표시 동작
• 온도 상태 표시 기계 동작 화면 표시
• 각종 위치 상태 표시
• 사출 5단, 보압 3단
• 사출을 거리/시간/시간 + 거리중
  선택하여 제어 쿠션 경보 기능
• 어큐뮬레이터를 사용한 고속 사출 가능

에젝터Ejector

• 에젝터 전진 / 후진 2단 제어
• 에젝터 동작 기본 / 연속 / 대기 선택 제어
• 에어 블로우 기능

경보Alarm

• 경보 히스토리 저장 기능
• 경보 발생 시간과 해제 시간 저장 기능
• 경보 내역 최근 200개까지 저장

SPC

• 한 공정 완료 시마다 품질에 관계된 사출 데이터 저장
• SPC데이터 최근 200개까지 저장
• SPC데이터 최근 200개 USB메모리로 저장 기능

series

• 제품 카탈로그 신청
• Contact us

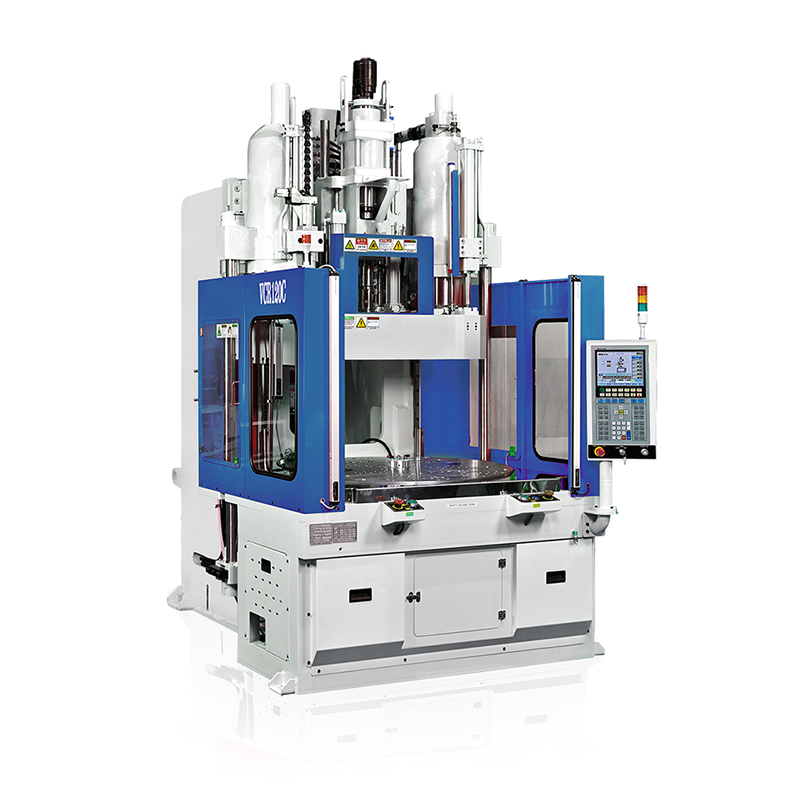

◆ 특징

• · 턴테이블 높이 900mm
• · 작업자 편리성 안전도 높은 환경
• · Turn Table Servo Motor 제어-정밀한 Insert Terminal Automation 최적화
• · 턴테이블 RPM 2sec(150TON) 외 대형기 3~5sec
• · 프레임구성 ALL(90%) 구조형 철판 사용 견고성 확보
• · C형 타입으로 타이바 2개만 적용 사용공간 넓게 확보
• · SLIDE & 사출대 수평기도 제작 가능
• · 저상형 로타리 80~500ton
• · Main 절전형 Hybrid AC Servo Motor-전기 절전 65% 이상
• · Turn Table Servo Motor CE제품 채택-정밀도 & 빠른 회전 & 안정화된 작업 & 품질
• · 복합 Ejector Hybrid AC Servo Motor-생산성 & 시간 단축

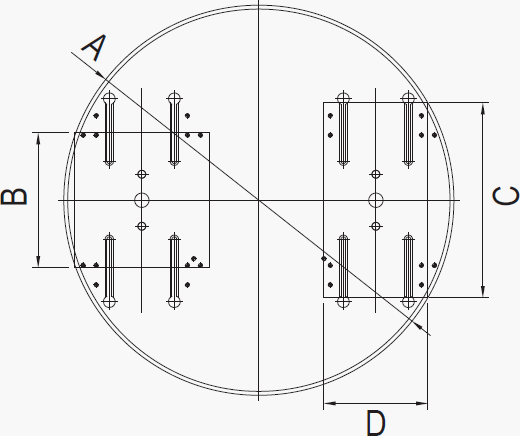

◆ 회전판 규격
